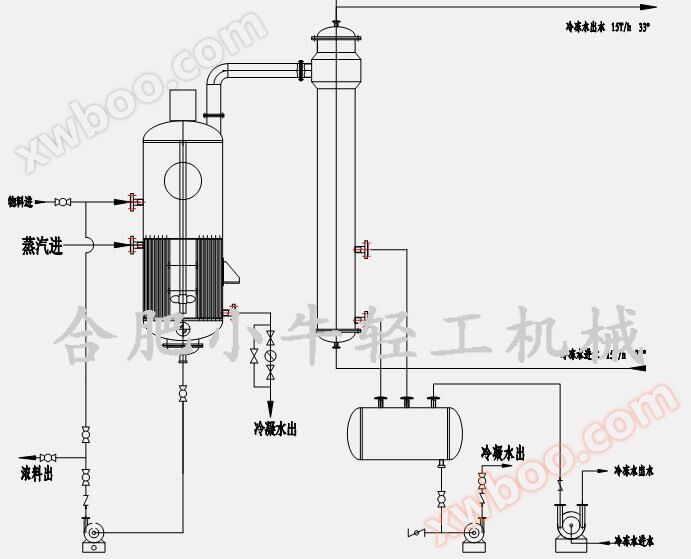

Evaporatorul tubular de circulație centrală aparține evaporatorului de circulație naturală, deoarece transferul de căldură generează diferența de presiune pentru a forma un ciclu natural și evaporarea apei pentru a atinge scopul de concentrare, astfel încât structura este ușor de operat și ușor de controlat. Evaporatorul tubular circular central a fost dezvoltat din evaporatorul cu încălzire orizontală și cu încălzire cu tub de șarpe. În comparație cu aceste evaporatoare vechi, are avantajele de circulație bună a soluției, viteza rapidă a transferului de căldură și altele, în același timp, datorită structurii compacte, fabricației ușoare, aplicația este foarte largă, numită "evaporator standard". Dar, de fapt, din cauza limitelor structurii, viteza de ciclu este de obicei0,4 m / s-0,5 m / surmătoarele; Deoarece soluția circula în mod constant, astfel încât soluția din tubul de încălzire să fie întotdeauna aproape de concentrația lichidului finalizat, există dezavantaje precum viscositatea soluției mari și punctul de fierbere ridicat, în plus, camera de încălzire a evaporatorului nu este ușor de spălat. Evaporatorul tubular cu circulație centrală este potrivit pentru evaporarea soluțiilor cu scârbă mai mică, cu cantități mici de cristalizare și mai puțină coroziune.

Încălzitorul este un tub de încălzire vertical format din tuburi de încălzire fierbinte și tuburi de circulație centrală și plăci de tuburi superioare și inferioare, care asigură încălzirea completă a soluției și o circulație bună. Tubul de circulație centrală și tubul de încălzire utilizează în general metoda tubului de umflare sau metoda de sudare pentru a fi fixate pe placa de tuburi superioare și inferioare, formând astfel un tub de încălzire verticală. Soluția curge în interiorul țevei, în timp ce aburul de încălzire curge între tulpini. Pentru a îmbunătăți efectul transferului de căldură, se pot adăuga mai multe panouri între țevi sau se pot scoate mai multe rânduri de țevi de încălzire pentru a forma canale de aburi, în același timp, împreună cu distribuția rațională a țevilor de evacuare a gazelor necondensate, care favorizează distribuirea uniformă a aburilor de încălzire, în afara corpului încălzitorului sunt țevi de evacuare a gazelor necondensate, țevi de evacuare a aburilor de încălzire, țevi de evacuare a apei de condensată etc., îmbunătățind astfel transferul de căldură și efectul de condensare

Camera de evaporare este cilindrul din partea superioară a camerei de încălzire. Soluția se vaporizează după încălzire, trebuie să aibă o anumită înălțime și spațiu, astfel încât vaporul să fie separat, aburul secundar să crească, soluția să scadă prin tubul central de circulație, astfel încât soluția să circule și să se concentreze continuu. Înălțimea camerei de evaporare, în principal, în funcție de prevenirea creșterii vitezei lichidului de creștere a ambalajului secundar de aburi, luând în considerare în același timp nevoia de curățare și întreținere a țevilor de încălzire, în general, lungimea țevilor de încălzire de 1,1 ~1.5De două ori.

Evaporatorul central cu tub circular are oglindă, găuri umane, instrumente, eșantionare și alte dispozitive în peretele exterioar de evaporare. În partea de sus există un dispozitiv de captare, în principal pentru a separa sucul care poate fi prins de abur secundar, pentru a asigura curățenia aburului secundar, care contribuie la îmbunătățirea efectului de transfer de căldură al vasului de concentrare secundar, de asemenea, pentru a reduce pierderea lichidului, partea de sus este conectată la tubul de evacuare a aburului secundar.
